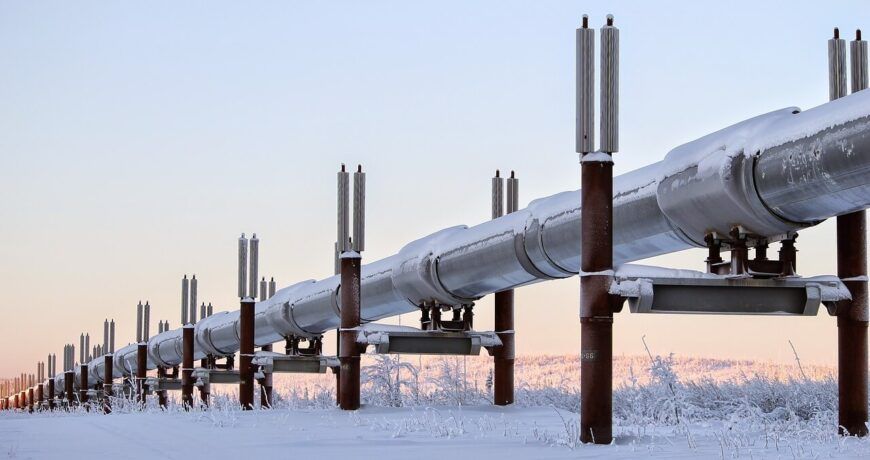

Conoce los distintos tipos de soportes de tuberías que hay Deja un comentario

Las distintas modalidades de soportes de tuberías tienen un amplísimo rango de aplicaciones, estando presentes por ejemplo en toda la infraestructura de canalización de agua, así como en una amplia gama de sectores que van desde el energético hasta el de la construcción naval.

Dentro la amplia familia de los soportes de tuberías nos podemos encontrar los de carga variable y constante, las que ejercen funciones de piezas de conexión y las abrazaderas, o los de tipo rodamiento en sus múltiples versiones lisa, fija y de rodillos, entre otros.

A continuación, abordamos las principales características de cada tipología de soporte de tubería.

Su denominación obedece a que estos soportes de tuberías móviles aportan variabilidad lineal es su capacidad de carga, por lo que el cambio en esta es correspondido de forma proporcional por el recorrido del soporte.

Los soportes de tuberías de carga variable se utilizan por lo general cuando no debe absorberse un movimiento vertical demasiado grande, que no exceda de los 60 mm.

Las mejores modalidades que hay en el mercado permiten un ajuste de carga sencillo con tan solo girar el tensor, ofrecen viabilidad de bloqueo desde cualquier posición, y no se desgastan, por lo que no requieren el uso de recambios, con todo lo que eso conlleva.

Estos por su capacidad de carga constante puede dar respuesta a los movimientos verticales más grandes, sin que a lo largo de todo su desarrollo se produzcan cambios en la carga, propiedad que hace que se denominen precisamente así.

Las mejores versiones de soportes de tuberías de carga constante incorporan un mecanismo de palanca coordinado, para ejercer una fuerza continuada en el punto de aplicación de la carga, y tienen las dimensiones exactas para asegurar la homogeneidad de la misma en todo el rango del movimiento vertical.

Dentro de las abrazaderas, nos podemos encontrar con modalidades horizontales, que ejercen de soporte de tuberías de esas mismas características, mientras que las verticales hacen lo propio con las canalizaciones de disposición vertical.

Las piezas de conexión, por su parte, permiten que los soportes de tuberías se unan a las abrazaderas, y se clasifican en distintos grupos en función de la capacidad de carga que ofrezcan.

Los componentes dinámicos controlan las cargas dinámicas de las tuberías, lo que resulta primordial a la hora de proteger las partes más sensibles de las mismas.

Así, por ejemplo, los supresores de balanceo hidráulicos tienen como función la compensación de cargas de distinta procedencia, desde por picos de presión en las tuberías hasta por factores externos imprevistos como pueden ser los terremotos o maremotos.

Los puntales articulados se emplean como elementos de tensión-compresión, según requieran las necesidades de soporte de las cargas dinámicas.

Fabricantes de referencia como Witzenmann brindan una gama completa de rodamientos bajo la marca HYDRA, que incluye modalidades específicas para tuberías. Los hay fijos, flotantes, lisos así como rodamientos tanto de rodillos como de guía, que en conjunción con los correspondientes accesorios se emplean para la construcción de tuberías industriales.

Además, hay variantes estandarizadas para adaptarse a los requisitos de cada proyecto, y que vienen también con conexiones compatibles, para facilitar la instalación, que en el caso de los rodamientos HYDRA de Witzenmann se lleva a cabo con sistema de fijación patentado, que cubre soportes de morfología T, U o L.

Adicionalmente estos rodamientos de alta calidad incorporan protección contra la corrosión, algo fundamental cuando hablamos de tuberías que transcurren por entornos acuáticos o húmedos, y que también reduce las necesidades de mantenimiento.

Cabe destacar que hay en el mercado softwares como FLEXPERTE que permiten planificar, diseñar y visualizar proyectos integrales, prefigurando tanto los distintos tipos de soportes de tubería que hemos visto, como el resto de componentes de las instalaciones: compensadores, fuelles metálicos, mangueras metálicas, etc.

Los distintos soportes de tubería son de uso recurrente en infraestructuras de importancia crítica como las plantas de generación y transformación energética, los conductos que transportan petróleo y gas a lo largo de distancias kilométricas, las propias tuberías que canalizan el agua que bebemos, o las que transcurren por entornos marinos, que exigen componentes con unas propiedades especiales.

Así, queda claro el rol insustituible que juegan estos sistemas de soporte de tuberías como son los de carga, ya sea variable o constante, las abrazaderas, las piezas de conexión o los múltiples rodillos que hemos visto.

Además, dado su papel para unas óptimas canalizaciones bajo una gran variedad de requerimientos y en todo tipo de entornos, precisan reunir una amplísima gama de propiedades, requisitos y características técnicas.

Por ello, los ingenieros especializados en este ámbito confían exclusivamente en fabricantes de solvencia contrastada, para cubrir en sus proyectos con las máximas garantías todo lo relativo al soporte de tuberías.
